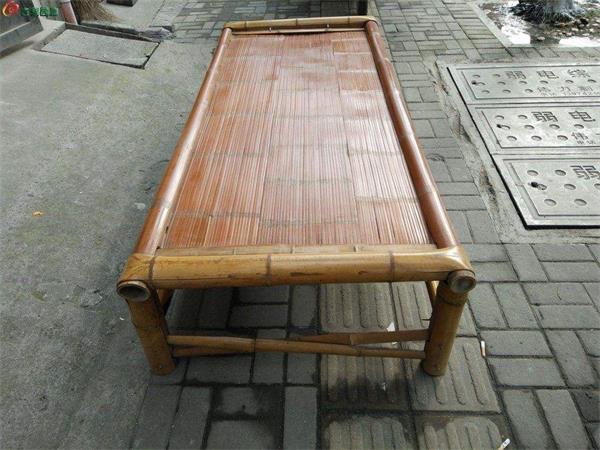

竹子的彎曲性能非常好，因能彎曲，可制成竹家具骨架。因此可做成各式各樣的家具。那該如何將竹段彎曲成竹家具的骨架呢？一般采用火烤彎曲法、開凹槽彎曲法、鋸三角槽口彎曲法等。

　　1.火烤彎曲法
　　取一根待彎曲的竹段,左右手分別各握一端或把一端卡入調(diào)曲棒槽中,另一端用手握緊,把要彎曲的部位的節(jié)間放在火上烤,加溫的幅度要適當(dāng)大些,不斷的來回轉(zhuǎn)動竹段,竹壁厚的烤的時間長些,薄的烤的時間短些,當(dāng)稈皮上烤出發(fā)亮的水珠竹油時,材質(zhì)開始變軟。
　　這時兩手再緩緩向內(nèi)用力,順勢將竹材彎成所需要的曲度,然用冷水或冷濕布擦彎曲部位促使降溫定型。為了避免把竹段稈皮燒黑,最好不用有黑煙的燃料,一般習(xí)慣用炭火。高級工藝品骨架竹材的彎曲可用酒精燈、電爐等熱源。竹段彎曲的溫度最好在120°C左右。另外,還可以將竹段內(nèi)部節(jié)隔打通,裝進(jìn)熱沙,緩緩地加熱彎曲、冷卻定型。這種裝熱沙火烤彎曲法受熱均勻,竹段彎曲的弧度亦均勻,而且竹段不開裂。但因內(nèi)部竹隔被除,竹材強度受到一定損失。
　　2.開凹槽彎曲法
　　取待彎曲的竹段,在待彎曲的部位鋸出凹形槽口,再把凹槽的兩頭修成半圓形弧。凹槽的深度為竹段直徑的3/4,凹槽的長度為竹段或圓木芯直徑的1.5倍。凹槽的內(nèi)部要求平整,并要削去內(nèi)部竹黃。將凹槽處加熱彎曲,把預(yù)制好的竹段或圓木芯填入凹槽夾緊,冷卻后即成90°的彎曲。

　　3.鋸三角槽口彎曲法
　　在竹段待彎曲部位的內(nèi)方,均勻地鋸上三角形槽口,再用火烤彎曲部位,兩手把竹段向內(nèi)方彎曲,冷卻后即可定型。必須注意,鋸的缺口愈大、愈多,竹段彎曲的弧度就愈大,曲率半徑就愈小;反之,則竹段彎曲的弧度就小,曲率半徑就大。一般缺口的深度為竹段直徑的2/3左右。鋸口一定要大小一致,間距相等或?qū)ΨQ,缺口要在竹段的一條縱線上。否則制成的竹家具會扭曲變形或開裂,此種彎曲法適用于竹椅靠背骨架和竹沙發(fā)靠背骨架的加工。
　　其中開凹槽彎曲法、鋸三角槽口彎曲法,適用于不易彎曲的大徑竹材,制成的骨架雖有一定的特色,但是因鋸傷了竹材、所以強度有所損失,所以一般生產(chǎn)上都不采用這兩種方法。
　　長沙宇程機械有限公司專業(yè)研發(fā)，生產(chǎn)，銷售質(zhì)量好，效率高，穩(wěn)定，可靠的破竹機。
